ジャンパーコネクタ

っていうのかどうかわからんけど、作り方見ると結構簡単に作れるみたい。ほしいピン数のコネクタが無かったので自分で作ってみる。圧着ペンチ持ってないけどはんだ付けでいけるみたいよ。

スポンサーリンク

お買い物

耐熱電子ワイヤー 1m×10色 導体外径0.54mm(AWG24相当): パーツ一般 秋月電子通商-電子部品・ネット通販
電子部品,通販,販売,半導体,IC,マイコン,電子工作耐熱電子ワイヤー 1m×10色 導体外径0.54mm(AWG24相当)秋月電子通商 電子部品通信販売
コネクタ用ハウジング 1P: パーツ一般 秋月電子通商-電子部品・ネット通販
電子部品,通販,販売,半導体,IC,マイコン,電子工作コネクタ用ハウジング 1P秋月電子通商 電子部品通信販売
コネクタ用ハウジング 8P: パーツ一般 秋月電子通商-電子部品・ネット通販
電子部品,通販,販売,半導体,IC,マイコン,電子工作コネクタ用ハウジング 8P秋月電子通商 電子部品通信販売
ケーブル用コネクタ (10個入): パーツ一般 秋月電子通商-電子部品・ネット通販
電子部品,通販,販売,半導体,IC,マイコン,電子工作ケーブル用コネクタ (10個入)秋月電子通商 電子部品通信販売

コネクタはなんか2種類あったんだけど、どっちも同じに見えたんではんだ付けで大丈夫よって書いてある方買った。

スポンサーリンク

作り方

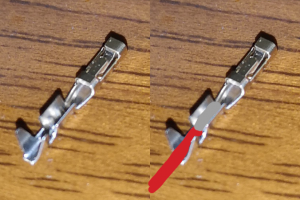

コネクタをもぎもぎして、右の図みたいに線を置いてはんだ付けすりゃ良さげ。

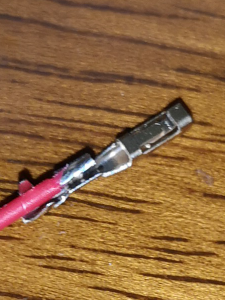

写真うまく撮れないや。ワイヤの被覆を剥がす時に、ほんとはワイヤーストリッパっていう工具を使うらしいんだけど、持ってないし、なんか高いしでかい工具なので買うのやだなと思ってニッパーでちょっとずつ切れ目入れて剥いた。なんとかなるもんだな。下の爪に被覆部、上の爪に剥いたとこが来るようにする。上の爪に被覆が掛かんないようにしたほうがいいみたい。

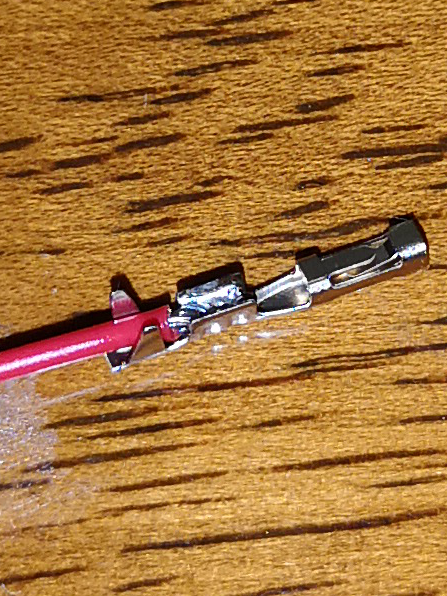

ハンダを流し込む。写真すげー分かりづらいけど、ちょこっとだけピョロっと流せばいい感じにくっついた。軽くひっぱてみても取れないし大丈夫だろ。

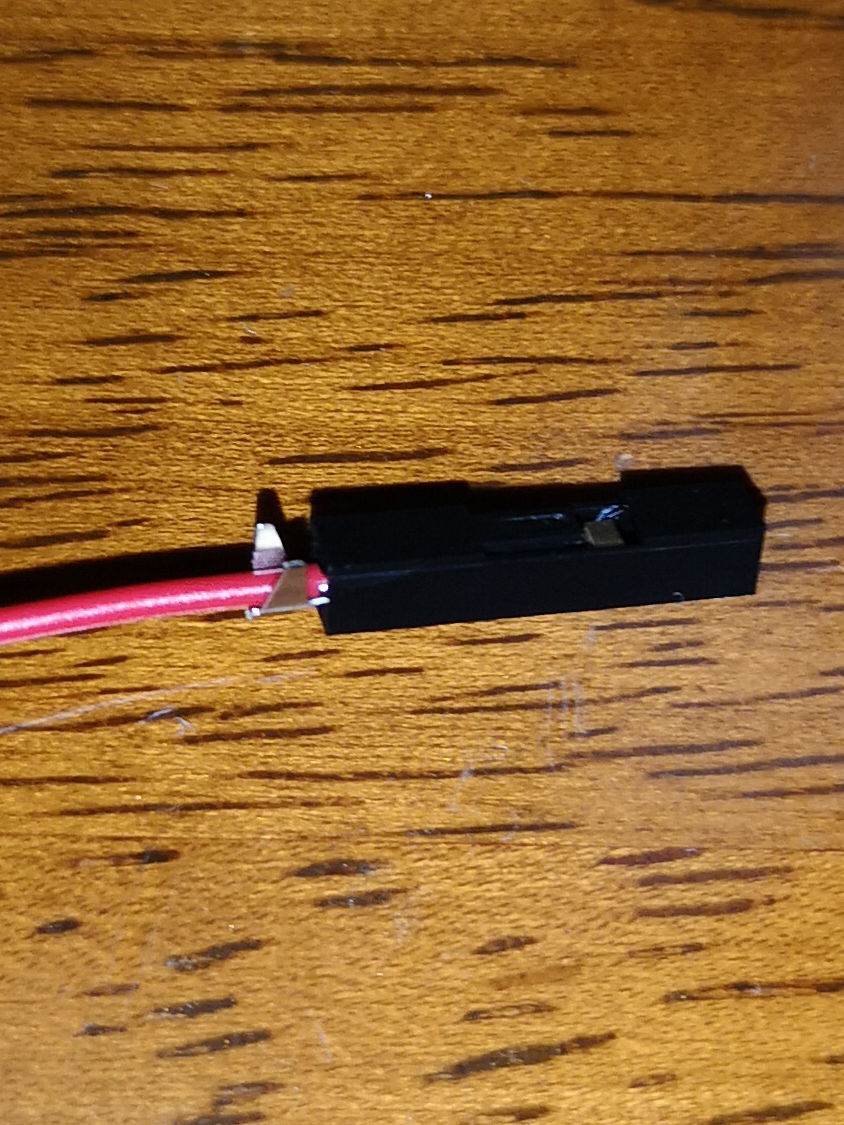

そのままハウジングに突っ込もうとしたら入りませんでしたの図。

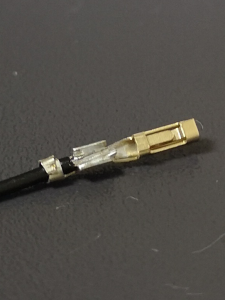

こんな感じでラジオペンチでぐるってした。上の爪はカシメなくても入った。ほんとはちゃんと噛ます方が良いのかも。で、ハウジングの開口部と向きを合わせて入れてあげるのを8本文繰り返せばー

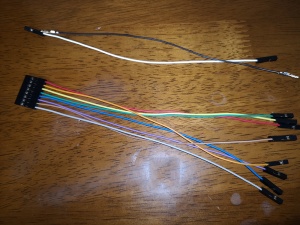

できたー。
